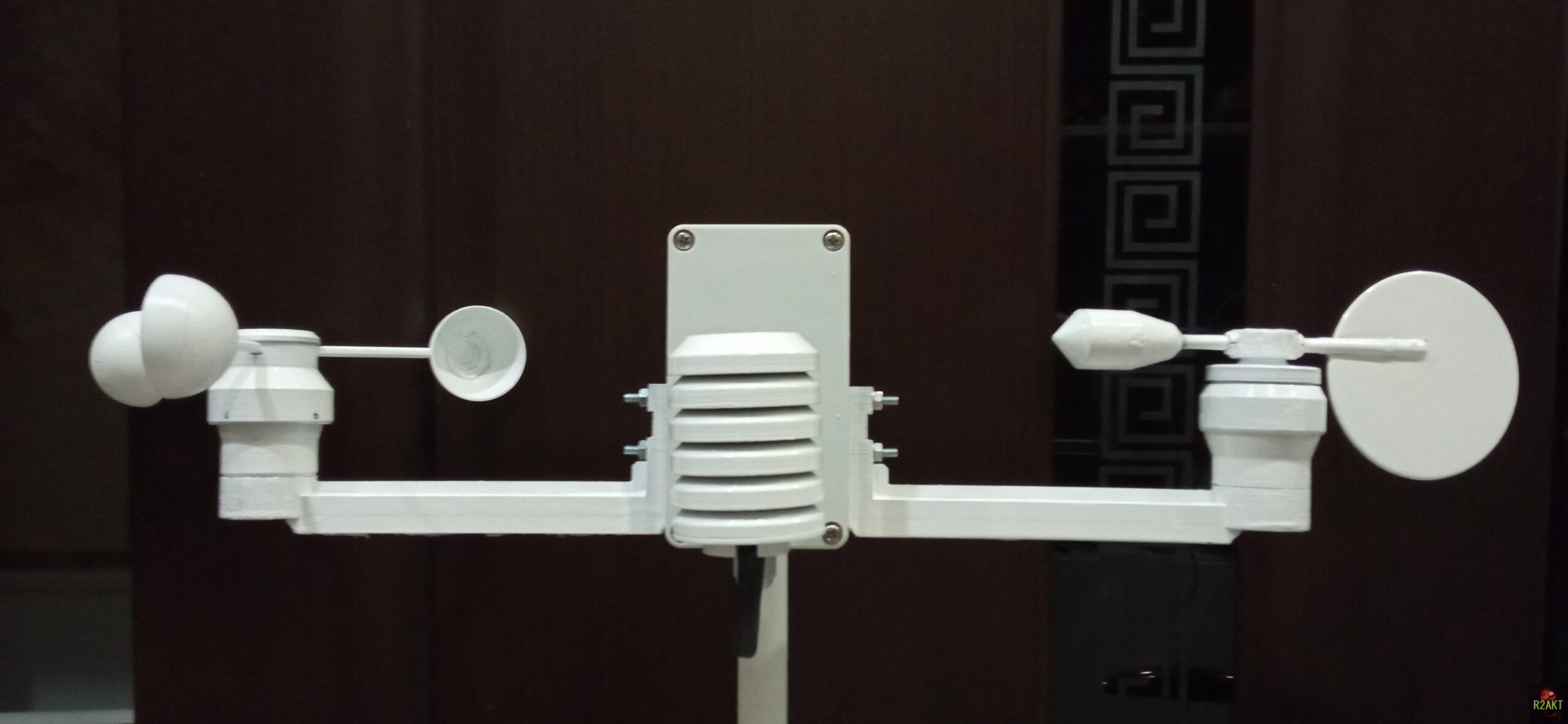

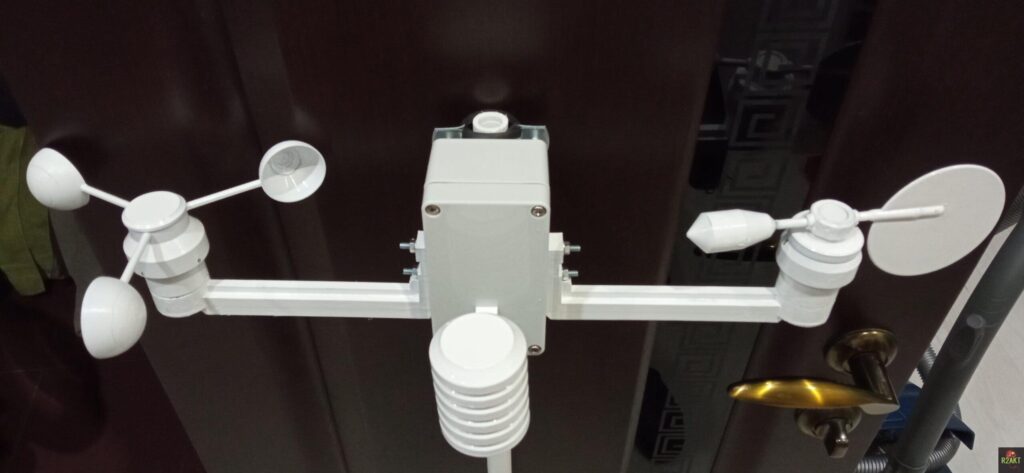

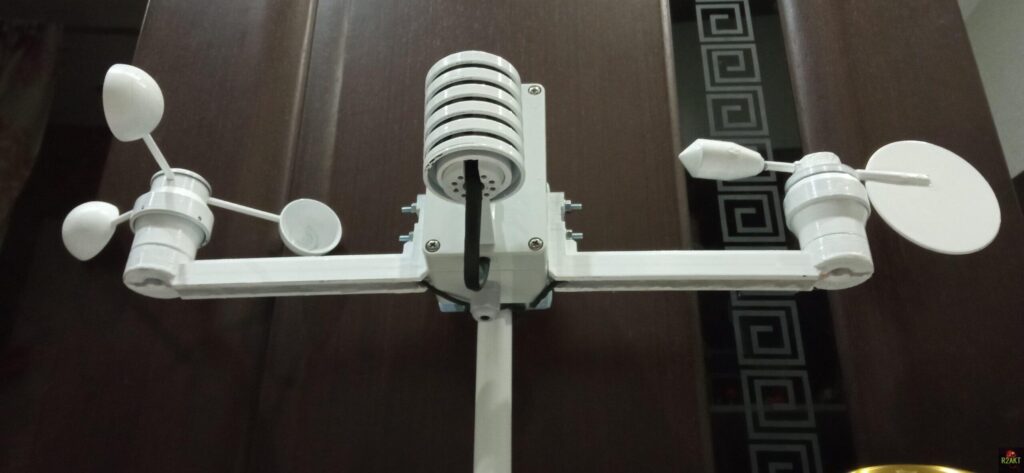

Вот уже 2 сезона (с 2021) у меня работает самодельная метеостанция. Детали распечатаны на 3D-принтере и окрашены белой автоэмалью для защиты от УФ и снижения возможного нагрева от ИК-излучения (чтобы датчик температуры показывал адекватную температуру).
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211125_211951-scaled.jpg.pagespeed.ic.1xlnvSAgUX.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211125_212022-scaled-1-1024x473.jpg,qv=1685131778.pagespeed.ic.RewsnJxrSu.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211125_212033-scaled-1-1024x473.jpg,qv=1685131785.pagespeed.ic.J8Zfds07R_.jpg)
Изначально детали были взяты с сайта https://www.thingiverse.com/, но качественно проработанные/под легкодоступные (по цене и/или наличию) комплектующие модели нашлись только для экрана Стивенсона/будки Селянинова и анемометра (ветромера). Флюгер (указатель направления ветра) пришлось разработать самому, с оглядкой на анемометр.
В обоих случаях (анемометр и флюгер) были использованы самые распространëнные подшипники — 608 2RS (применяются в скейтах, роликовых коньках и самокатах).
В качестве измерительного (чувствительного) элемента в анемометре использован двухпозиционный (включено-выключено) датчик Холла, применять можно как биполярный, так и униполярный ти датчика (описание различия действия), при это в первом случае магниты необходимо чередовать полюсами, а во втором ставить южными полюсами в сторону датчика.

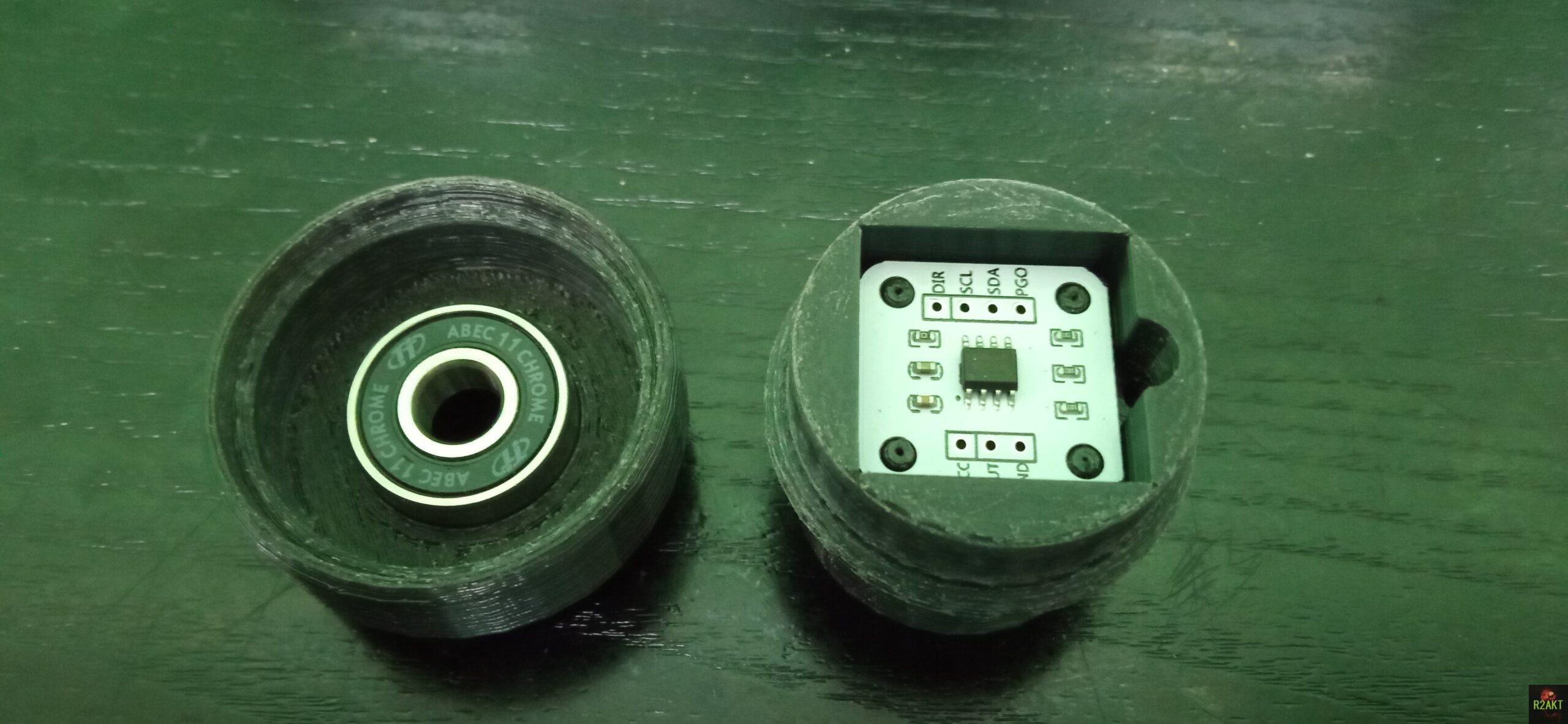

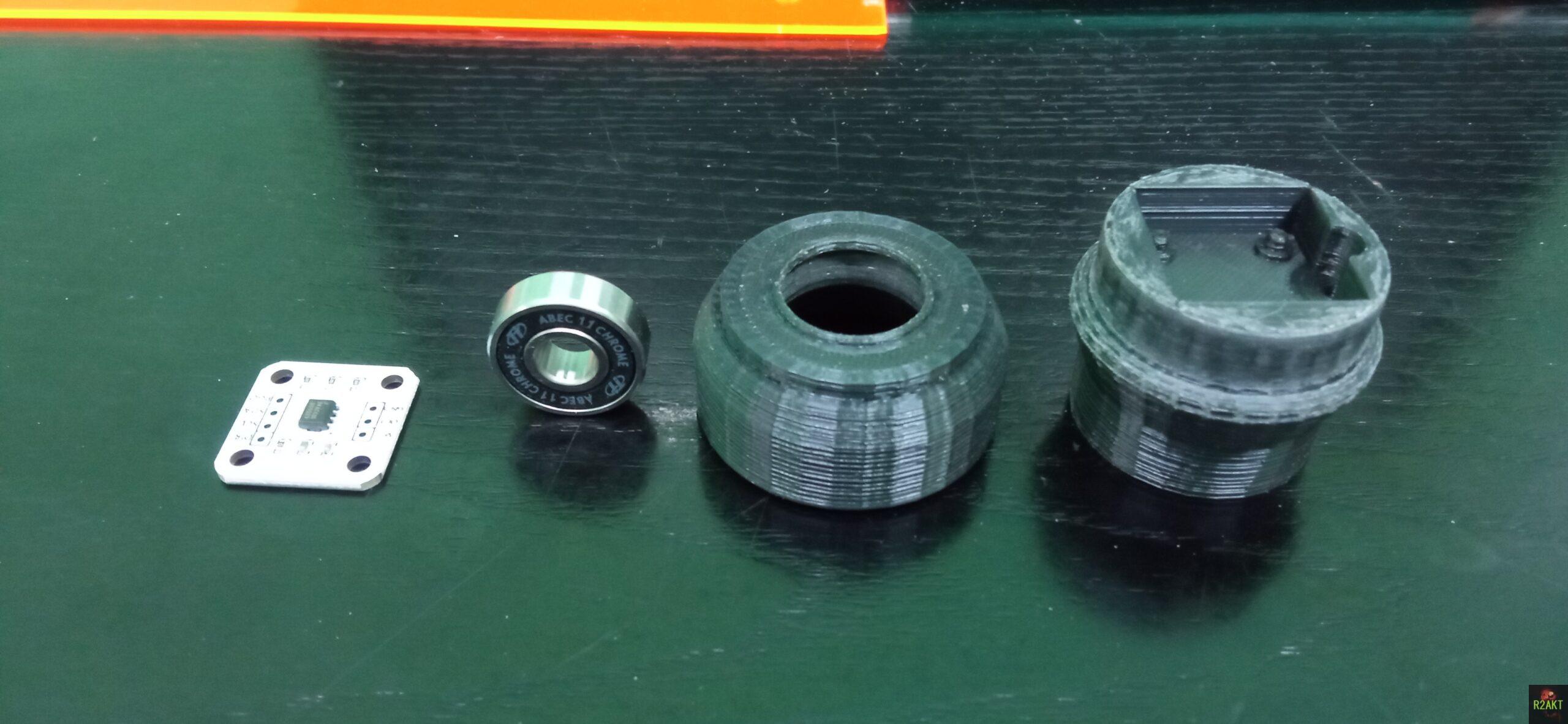

Во флюгере изпользован интегральный энкодер на основе датчика Холла — AS5600.
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211015_095805-scaled.jpg.pagespeed.ic.MIo3y7IqfR.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211015_095735-scaled.jpg.pagespeed.ic.51esY_bQVz.jpg)
Температура измеряется с помощью защищённого (от внешнего воздействия атмосферы) цифрового термометра DS18B20, давление и влажность измеряются с помощью модуля BMP280.

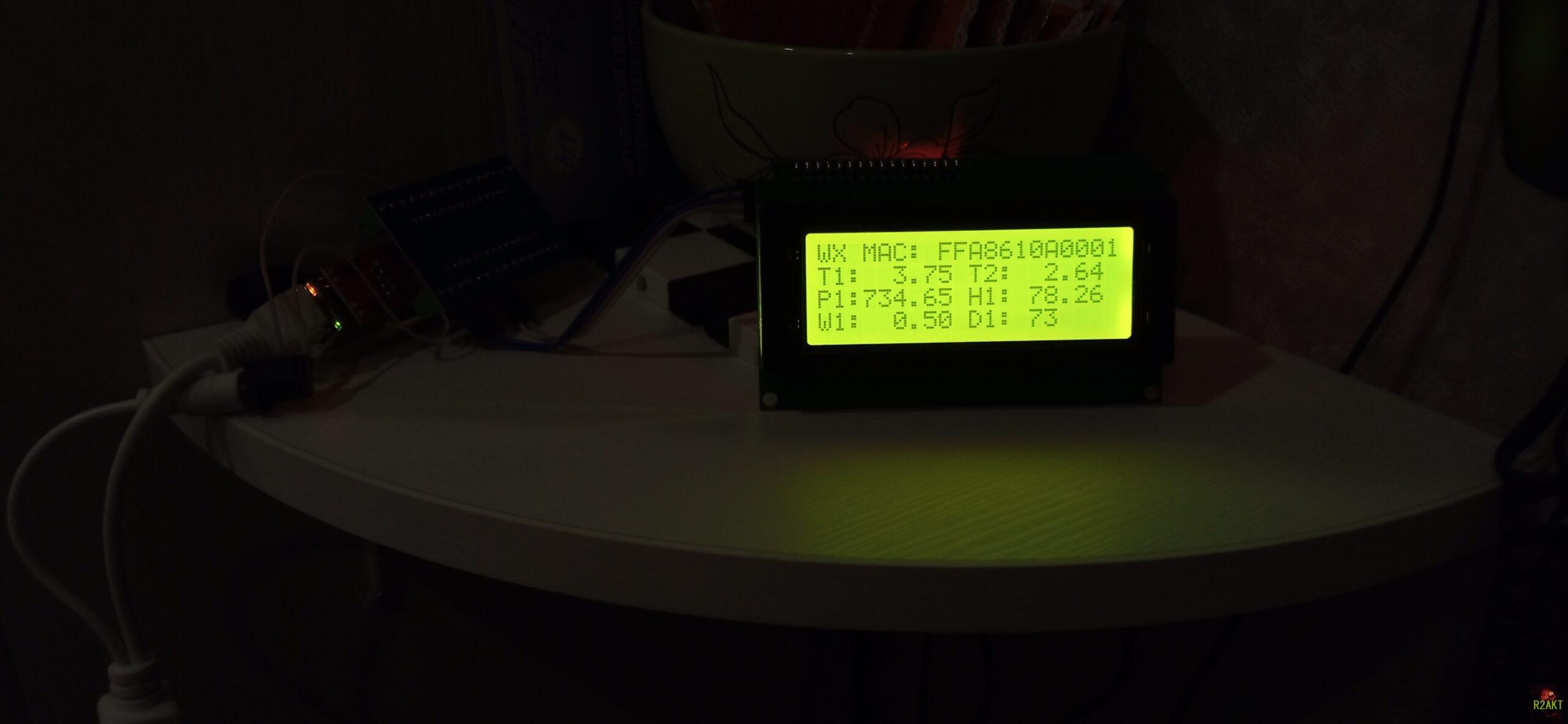

Для минимизации количества проводов (сигнальных линий и линий питания) и с учётом необходимости отправки данных на внешний (стоящий дома) экран и/или в интернет, на сайт narodmon.ru, используется система питания PoE.
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211128_114757-scaled.jpg.pagespeed.ic.dNNIXGzeju.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211128_144522-scaled.jpg.pagespeed.ic.uzB1SqbZuZ.jpg)
Для опроса датчиков, подготовки структурированного массива данных и их отправке по сети EtherNet использована Arduino Nano с соответствующим шилдом EtherNet.
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20230521_190246-scaled-e1684839334194.jpg.pagespeed.ic.4t2ESdGif0.jpg)

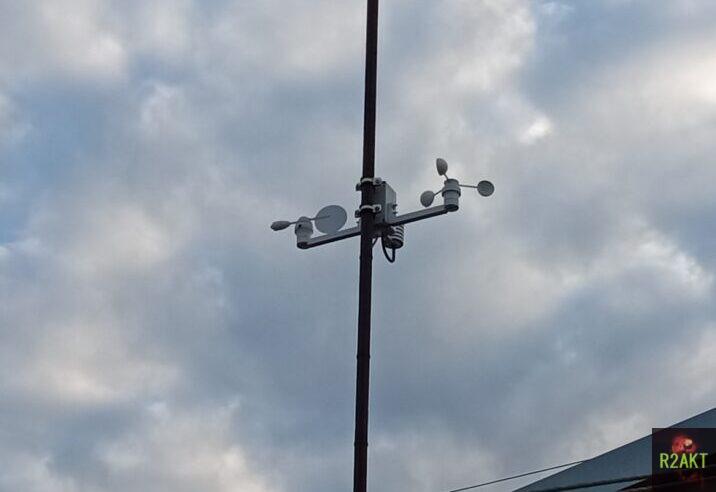

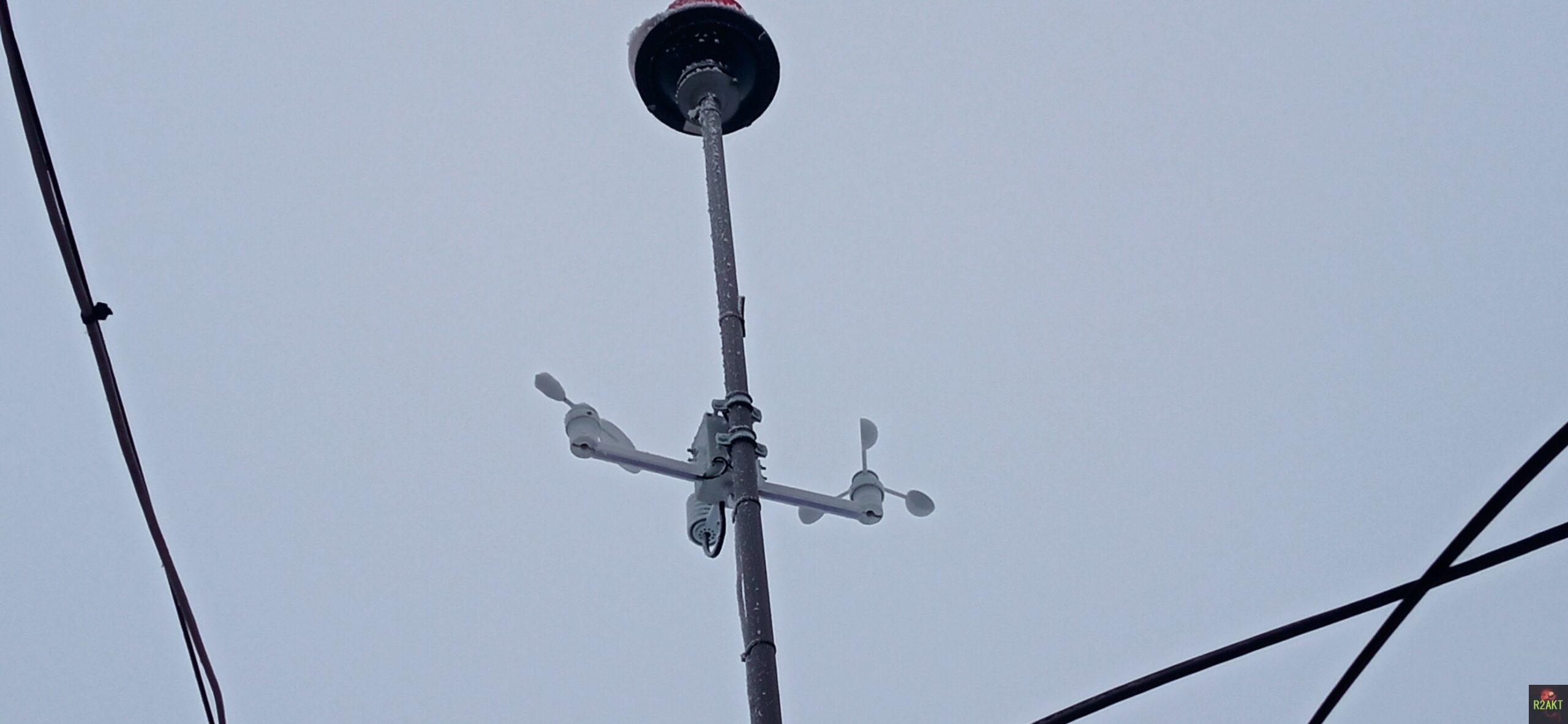

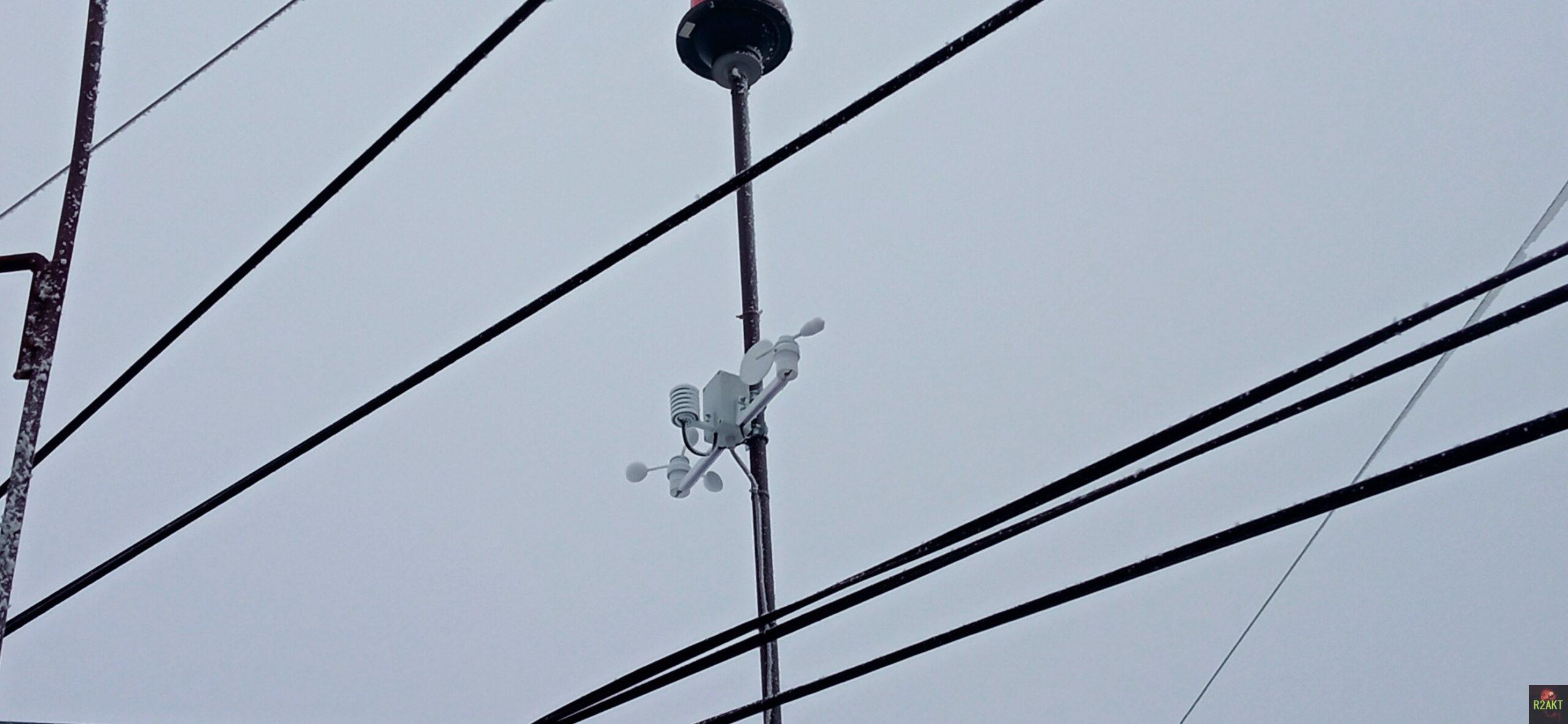

Станция работает уже 2 сезона (с 2021 года), осенью 2022 частично отказал датчик BMP280, а зимой вышел из строя окончательно, чего и следовало ожидать, т.к. он не предназначен для работы на открытом воздухе. В остальном технических проблем не возникало.
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211212_121327-scaled.jpg.pagespeed.ic.7e1e-3GY5K.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20211212_121422-scaled.jpg.pagespeed.ic.6bPYw6AJqB.jpg)
За это время были выявлены некоторые конструктивные просчёты как в готовых частях (анемометр) так и собственной разработки (флюгер):
- анемометр и флюгер сильно подвержены образованию наледи во время перехода через точку замерзания воды (резкие морозы после оттепели) и во время ледяного дождя, что вызывало блокирование вращения подвижных частей;
- вращение внешней обоймы подшипника вместо внутренней в анемометре вызывает дополнительные потери в чувствительности (требуется бОльший момент страгивания) и инертность к порывам ветра;
- флюгер излишне чувствителен;
- корпус блока электроники «экранирует» собой движение ветра через флюгер и анемометр, что создаёт 2-е «мертвые зоны» (расположенные диаметрально противоположно относительно друг друга) на линии от анемометра до флюгера.
Имея этот накопленный опыт анемометр был разработан полностью заново, а во флюгере были внесены изменения, в добавок они были совмещены на одном кронштейне (возможна установка и отдельно) с бОльшим выносом для исключения «экранирования».
![](https://r2akt.ru/wp-content/uploads/2023/05/Анемометр.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/Флюгер.jpg)
![](https://r2akt.ru/wp-content/uploads/2023/05/Флюгеранемометр-2.jpg)
Датчик BMP280 будет заменён на SHT31, переписана прошивка в части обработки датчика, а так же будут добавлены исключения для обхода ошибочных значений датчиков.
![](https://r2akt.ru/wp-content/uploads/2023/05/Флюгер.png)
![](https://r2akt.ru/wp-content/uploads/2023/05/Анемометр-1.png)
Первая реализация в желе…т.е. в пластике
![](https://r2akt.ru/wp-content/uploads/2023/05/xIMG_20230527_115053-473x1024.jpg,qv=1685177866.pagespeed.ic.GnxP8mVtM-.jpg)
В настоящее время новая версия проходит обкатку и доработку в реальных условиях эксплуатации и не доступна для широких масс, но в Интернет-магазине вы можете приобрести компоненты прошлой версии.
Прошивку реализованной метеостанции на ESP8266 можно скачать тут — https://github.com/drpioneer/ESP8266-Meteo-Station
